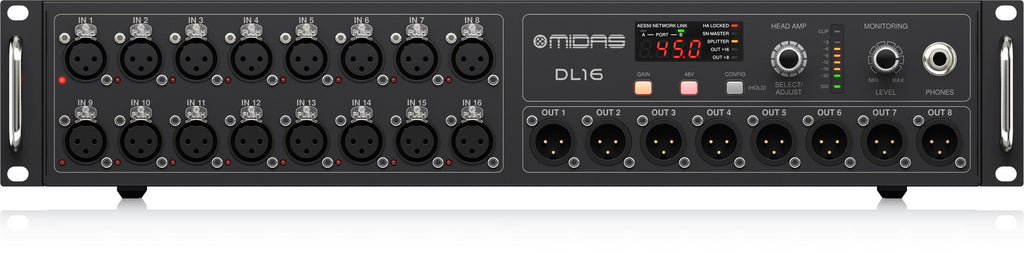

MIDAS DL16

StageBox Distributore audio per produzione di spettacoli dal vivo con 16 pre amp microfonici, con alimentazione phantom +48 V commutabile; 8 ritorni XLR analogici bilanciati sul lato palco; un'uscita ULTRANET integrata per il collegamento ai mixer monitor personali Behringer P16-M; oltre alla connettività per le vostre apparecchiature esterne compatibili con ADAT.

NUOVO con GARANZIA ITALIANA

Descrizione:

Il mixaggio digitale ha rivoluzionato praticamente ogni aspetto del flusso di lavoro nella produzione di spettacoli dal vivo, e ora la stessa tecnologia all'avanguardia porta la distribuzione del segnale di produzione live nell'era moderna. Lo Stage Box DL16 offre 16 dei nostri pluripremiati preamplificatori microfonici con alimentazione phantom +48 V commutabile; 8 ritorni XLR analogici bilanciati sul lato palco; un'uscita ULTRANET integrata per il collegamento ai mixer monitor personali Behringer P16-M; oltre alla connettività per le vostre apparecchiature esterne compatibili con ADAT. Se la vostra applicazione richiede più ingressi, o semplicemente desiderate mantenere i cavi corti e ordinati, installando un DL16 davanti al palco e un altro dietro la pedana della batteria, potrete ottenere 16 ingressi aggiuntivi per il microfonaggio della batteria e degli amplificatori per chitarra/basso. La parte migliore: basta un singolo cavo CAT5 per ogni stage box. MIDAS - La leggenda della qualità del suono MIDAS - La leggenda della qualità del suono Fin dalla nostra fondazione negli anni '70, abbiamo una lunga storia di innovazione e leadership nel mondo delle console di missaggio audio. Utilizzate dai più famosi artisti e installazioni in tournée in tutto il mondo, le nostre console XL4 e Heritage H3000 sono rapidamente diventate standard del settore. Ci siamo costruiti una reputazione impeccabile per il nostro approccio senza compromessi all'audio e alla qualità costruttiva, e in particolare per i nostri pluripremiati preamplificatori microfonici, considerati dagli esperti del settore i migliori progetti audio del settore. Forte di questa tradizione, la DL16 presenta 16 degli stessi preamplificatori utilizzati nelle nostre acclamate console della serie PRO. ULTRANET – Integrazione perfetta ULTRANET – Integrazione perfetta Gli ingegneri di fama mondiale di Klark Teknik, Midas, Turbosound e Behringer si sono uniti per creare qualcosa di veramente innovativo che cambierà per sempre il flusso di lavoro dal vivo e in studio: ULTRANET. Questa tecnologia rivoluzionaria trasmette in modo fluido fino a 16 canali indipendenti di audio digitale a 24 bit e dati di controllo tramite un singolo cavo CAT5 tra dispositivi digitali compatibili, inclusi mixer, stage box I/O, diffusori acustici amplificati e sistemi di monitoraggio personali. I vantaggi offerti dalla rete digitale ULTRANET rispetto ai tradizionali metodi analogici: i segnali audio sono immuni alle interferenze a radiofrequenza (RFI); la diafonia dei segnali viene eliminata; e la facilità di configurazione si traduce direttamente in un notevole risparmio di tempo durante l'installazione. ULTRANET realizza un potente ecosistema digitale che offre un controllo senza pari su ogni elemento del vostro ambiente di produzione audio da un'unica comoda posizione. ADAT-Ready Molti produttori hanno adottato l'interfaccia digitale ADAT come mezzo per trasferire dati digitali tra determinati tipi di dispositivi audio, come mixer, sintetizzatori, impianti di illuminazione e processori di effetti. Le uscite ADAT integrate del DL16 consentono di suddividere i segnali di alta qualità dei preamplificatori Midas Pro Series verso dispositivi esterni, inclusi i sistemi di registrazione. Quando sono necessari più canali, queste prese ottiche possono essere utilizzate in alternativa per collegare convertitori D/A dotati di ADAT (come il Behringer ADA8200) per un massimo di 16 uscite analogiche aggiuntive. Doppie porte AES50 per una connettività estesa Doppie porte AES50 per una connettività estesa Collegando un singolo cavo CAT5 schermato (STP), è possibile collegare in cascata fino a tre DL16 per fornire 48 canali in ingresso e 24 in uscita al palco. L'AES50 di Klark Teknik offre contemporaneamente un elevato numero di canali, latenze estremamente basse e deterministiche, una distribuzione accurata del clock in rete con allineamento di fase, rilevamento degli errori e ridondanza di rete, con semplicità di implementazione e facilità d'uso per soddisfare le esigenze del settore delle performance dal vivo. Questa combinazione unica è vantaggiosa anche per le applicazioni di registrazione dal vivo e in studio, nonché per le infrastrutture di post-produzione, broadcast e routing audio. - 48 canali audio bidirezionali a 48 kHz su cavo CAT5 schermato (STP) con terminazione RJ45 standard - Interconnessione duplex a singolo cavo per clock audio e sample - Trasmissione dati audio a livello fisico Ethernet - Elevato numero di canali e latenza deterministica bassissima (2x3 sample = 1/8 ms per nodo) - Distribuzione accurata del clock in fase allineata - Rilevamento e gestione completi degli errori - Predisposizione per reti ridondanti - Configurazione minima: massima facilità di implementazione e utilizzo - Canale dati ausiliario compatibile con il protocollo Ethernet TCP/IP - Implementazioni royalty-free disponibili come core FPGA Xilinx - Moduli OEM disponibili presso i partner sviluppatori Preamplificatori controllabili da remoto semplificano la configurazione Preamplificatori controllabili da remoto semplificano la configurazione L'ingegnosa sezione di monitoraggio/controllo degli head amp del DL16 consente di selezionare uno qualsiasi dei 16 ingressi, delle 8 uscite bus o dei flussi di uscita P-16 per controlli di linea immediati. Oltre alla misurazione del segnale sullo stage box, è anche possibile impostare il guadagno dei singoli canali di ingresso, applicare l'alimentazione phantom a +48 V e ascoltare direttamente il segnale in ingresso tramite cuffie, e molto altro ancora. Una volta impostate, tutte le impostazioni di configurazione possono essere bloccate sulla console per una sicurezza totale del sistema.

Caratteristiche:

16 preamplificatori microfonici Midas PRO pluripremiati con alimentazione phantom 48 V commutabile

8 uscite di linea a bassa impedenza bilanciate elettronicamente

Connettività ULTRANET per sistemi di monitoraggio personale per applicazioni in-ear

Connettività audio e controllo digitale per sistemi di altoparlanti Turbosound con funzionalità di rete ULTRANET

Due porte AES50 SuperMAC per il collegamento in cascata di stagebox DL16 aggiuntivi, senza necessità di merger o router

Due uscite ADAT che forniscono un'uscita digitale a 16 canali su due connettori ottici TOSLINK

Controllo remoto tramite cavo CAT5e schermato fino a 100 m di lunghezza

Tutte le impostazioni sono programmabili dai controlli del pannello frontale o dalla console

LED indicatori di stato sul pannello frontale

Uscita cuffie assegnabile a qualsiasi ingresso o uscita per il monitoraggio sul palco

Ingresso/uscita MIDI per la comunicazione bidirezionale tra la console Midas serie M32 e i dispositivi MIDI sul palco

Dispone di porte di rete RJ-45 AES50 e ULTRANET standard di settore

Telaio robusto per montaggio su rack 2U per la massima durata in applicazioni portatili

Alimentatore universale switching con regolazione automatica della portata

Specifiche Tecniche:

Convertitori A/D: 114 dB di gamma dinamica (ponderata A) (8 canali, 24 bit a 44,1/48 kHz)
Convertitori D/A: 120dB di gamma dinamica (ponderata A) (stereo, 24-bit a 44,1/48kHz)
Latenza I/O in rete: 1,1 ms (stagebox in > elaborazione console > stagebox out)
Preamplificatori microfonici programmabili: 16 (ingressi XLR)
Uscite XLR: 8
Uscite per cuffie: 1 (mono) (1/4'' TRS)
Porte AES50: 2 (SuperMAC)
Connettore P-16: 1 (ULTRANET, senza alimentazione)
Ingressi MIDI: 1
Uscite MIDI: 1
Uscite ADAT Toslink: 2 (2 x 8 Ch)
Porte USB: 1 (tipo-B, pannello posteriore, per gli aggiornamenti del sistema)
Ingresso microfonico THD+rumore:
Guadagno unitario, 0dBu Uscita:
+40dB Guadagno, 0dBu Uscita:
XLR Impedenza d'ingresso:
Sbilanciato: 10k Ohm
Bilanciato: 10k Ohm
Alimentazione Phantom: 48 V, commutabile per ingresso
Rumore d'ingresso equivalente: -125dBu, 22Hz - 22kHz non ponderato (con guadagno di +40dB, sorgente 150R)
CMRR:
XLR a guadagno unitario: >70dB (tipico)
XLR a 40dB di guadagno: >90dB (tipico)
risposta di frequenza: Da 0 a -1dB da 20Hz a 20kHz (con frequenza di campionamento di 48kHz)
Gamma dinamica: 107dB (22Hz - 22kHz non ponderati) (da ingresso analogico a uscita analogica)
Gamma dinamica A/D: 109dB (22Hz - 22kHz non ponderati) (preamplificatore e convertitore, tipico)
Gamma dinamica D/A: 110dB (22Hz - 22kHz non ponderati) (convertitore e uscita, tipico)
Reiezione della diafonia: 100dB (a 1kHz, canali adiacenti)
Livello di uscita XLR:
Nominale: +4dBu
Massimo: +21dBu
Impedenza di uscita XLR:
Sbilanciata: 50 Ohm
Bilanciato: 50 Ohm
Impedenza di uscita delle cuffie: 40 Ohm (mono)
Livello di uscita delle cuffie: +21dBu (mono)
Livello di rumore residuo in uscita XLR: -86dBu, 22Hz - 22kHz non ponderato (uscita 1-8 XLR, guadagno unitario)
Display: 4 cifre, 7 segmenti, LED
LED di stato anteriori:
AES50-A, rosso/verde
AES50-B, rosso/verde
HA bloccato, rosso
SN Master, verde
Splitter, arancione
Uscita +16, arancione
Uscita +8, arancione
Indicatori del misuratore: Sig, -30dB, -18dB, -12dB, -9dB. -6dB, -3dB, Clip
Indicatori del pannello posteriore: Modalità splitter, arancione
Alimentazione: 100-240V (50/60Hz) a funzionamento automatico
Dimensioni: 482 mm x 225 mm x 89 mm / 19'' x 8,9'' x 3,5''
Peso: 4,7 kg / 10,4 libbre.
