MIDAS DL32

StageBox Distributore audio per produzione di spettacoli dal vivo con 32 In / 16 Out con 32 preamplificatori microfonici, interfacce ULTRANET e ADAT.

NUOVO con GARANZIA ITALIANA

Descrizione:

Il mixaggio digitale ha rivoluzionato praticamente ogni aspetto del flusso di lavoro nella produzione di intrattenimento dal vivo. Il DL32 è la soluzione perfetta per collegare i talenti sul palco alla console Front of House (FOH) e al resto del mondo: il digital stage box DL32, ricco di ingressi/uscite e dal prezzo accessibile, offre 32 preamplificatori microfonici Midas PRO Series controllabili a distanza, oltre a 16 ritorni XLR analogici bilanciati sul lato palco, il tutto con un singolo cavo Cat 5e. Mentre Klark Teknik, leader del settore nell'elaborazione audio digitale di fascia alta, ha inventato la tecnologia AES50 SuperMAC che ha reso tutto questo possibile, la nostra superba scala di produzione rende il DL32 così conveniente.

MIDAS - La leggenda della qualità del suono
Fin dalla nostra fondazione negli anni '70, abbiamo una lunga storia di innovazione e leadership nel mondo delle console di mixaggio audio. Utilizzate dai più famosi concerti e installazioni in tutto il mondo, console leggendarie come la XL4 e la Heritage H3000 sono rapidamente diventate standard del settore.

Ci siamo guadagnati una reputazione impeccabile grazie al nostro approccio senza compromessi all'audio e alla qualità costruttiva, in particolare per i nostri pluripremiati preamplificatori microfonici, considerati dagli esperti del settore i migliori progetti audio del settore. Forte di questa tradizione, le serie XL8 e PRO di sistemi di mixaggio live continuano questa grande tradizione di qualità audio pluripremiata.

Connettività estesa
Se utilizzate come parte di un sistema M32 completo, due Stage Box DL32 possono essere collegate in cascata tramite le porte AES50 integrate, fornendo connettività per un massimo di 64 ingressi mic/linea, 32 uscite bilanciate e la porta ULTRANET consente il collegamento diretto ai diffusori Turbosound iQ Series e al sistema di monitoraggio personale Behringer POWERPLAY P-16, che può alimentare fino a 48 mixer monitor individuali. Abbiamo inoltre incluso 2 prese ottiche ADAT e AES-3 (AES/EBU) per il collegamento a dispositivi esterni, una comoda porta USB per gli aggiornamenti di sistema tramite PC, oltre a I/O MIDI per sistemi di illuminazione e controllo dei moduli audio.

Ecosistema e oltre
Il DL32 è stato inizialmente progettato pensando alla nostra console di mixaggio digitale M32, ma qualsiasi mixer con funzionalità di rete AES50 può comunque sfruttare direttamente le sue potenti funzionalità. Ad esempio, un DL32 e un M32C possono essere utilizzati congiuntamente per creare un sistema di mixaggio digitale controllato a distanza in sole 4 unità. Un'altra applicazione di punta potrebbe includere l'M32C che fornisce funzioni di mixaggio monitor indipendenti, trasmettendo e condividendo tutti gli I/O con la console principale, un M32 o qualsiasi altro mixer digitale che supporti I/O MADI, Dante, ADAT o AES50. Sono disponibili separatamente schede opzionali a prezzi ragionevoli per sostituire l'interfaccia USB standard a 32 x 32 canali proprio per questo scopo. È persino possibile mixare l'intero spettacolo dall'M32C sul palco tramite app di controllo remoto dedicate. E poiché il DL32 e l'M32C comunicano tramite AES50, possono essere separati tramite cablaggio CAT5, qualora fosse più comodo per la location. ULTRANET – Integrazione Perfetta

ULTRANET – Integrazione Perfetta
Gli ingegneri di fama mondiale di Klark Teknik, Midas, Turbosound e Behringer si sono uniti per creare qualcosa di veramente innovativo che cambierà per sempre il tuo flusso di lavoro live e in studio: benvenuto in ULTRANET. Questa tecnologia rivoluzionaria trasmette in modo fluido fino a 16 canali indipendenti di audio digitale a 24 bit e dati di controllo tramite un singolo cavo CAT5 tra dispositivi digitali compatibili, inclusi mixer, stage box I/O, diffusori amplificati e sistemi di monitoraggio personali. I vantaggi offerti dal networking digitale ULTRANET rispetto ai tradizionali metodi analogici includono: i segnali audio sono immuni alle interferenze radio (RFI); la diafonia del segnale viene eliminata e la facilità d'uso si traduce direttamente in un notevole risparmio di tempo durante l'allestimento o l'installazione dello spettacolo. ULTRANET realizza un potente ecosistema digitale, che chiamiamo "Integrazione Acustica", offrendo un controllo senza pari su ogni elemento del tuo ambiente di produzione audio da un'unica comoda postazione. KLARK TEKNIK AES50

KLARK TEKNIK AES50
La tecnologia Klark Teknik SuperMAC (compatibile con AES50) conferisce al DL32 un'interconnettività digitale ad alta capacità e bassissima latenza, oltre a un'implementazione e una facilità d'uso straordinarie. Gli ingegneri di Klark Teknik hanno collaborato a stretto contatto con Midas per garantire che il DL32 soddisfi, o addirittura superi, i requisiti degli artisti dal vivo e dei loro tecnici audio professionisti. Alcune delle caratteristiche eccezionali sono:

48 canali audio bidirezionali su cavo Cat 5e (48 kHz)
Interconnessione duplex a singolo cavo per clock audio e sample
Trasmissione dati audio a livello fisico Ethernet
Elevato numero di canali e latenza deterministica bassissima
Accurata distribuzione del clock allineato in fase. Rilevamento e gestione completa degli errori
Predisposizione per reti ridondanti
Configurazione minima: massima facilità di implementazione e utilizzo
Canale dati ausiliario compatibile con il protocollo Ethernet TCP/IP
Implementazioni royalty-free disponibili come core FPGA Xilinx
Moduli OEM disponibili presso i partner sviluppatori.

Valore straordinario
Come potete vedere, il DL32 è una soluzione stage box digitale 32 x 16 estremamente versatile, dotata dei nostri preamplificatori microfonici controllabili a distanza, della connettività AES50 di Klark Teknik e di una vasta gamma di altre funzionalità di livello professionale, il tutto a un prezzo accessibile a tutti. Costruito per resistere alle sollecitazioni della strada, il DL32 occupa solo due spazi rack e si collega al FOH con un singolo ed economico cavo CAT5.

Ora potete avere l'anello di congiunzione mancante tra il palco e il FOH a una frazione del costo dei sistemi concorrenti, e lo garantiamo con un programma di garanzia completo.

Caratteristiche:

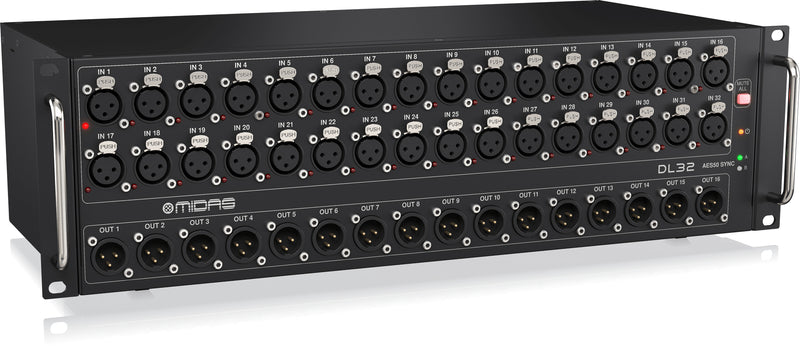

32 preamplificatori microfonici Midas PRO pluripremiati con alimentazione phantom 48 V commutabile

16 uscite di linea a bassa impedenza bilanciate elettronicamente

Connettività al sistema di monitoraggio personale ULTRANET per applicazioni in-ear

Doppie uscite ADAT per l'utilizzo in modalità splitter e applicazioni multicore digitali stand-alone

Due porte AES-3 (AES/EBU), ad esempio per il collegamento diretto di controller di sistemi PA con ingressi digitali

Funzionamento remoto fino a 100 m tramite cavo CAT5/5e

Ingresso/uscita MIDI per la comunicazione bidirezionale tra console FOH e dispositivi MIDI sul palco

Dotato di porte di rete RJ-45 AES50 e ULTRANET standard

Robusto chassis rack 3U per montaggio su rack per la massima durata in applicazioni portatili

Alimentatore universale switching con regolazione automatica della portata

Funzione Mute-All-Inputs per il patching silenzioso di qualsiasi ingresso sul palco.

Specifiche Tecniche:

Elaborazione
Conversione A/D-D/A
(Cirrus Logic A/D CS5368, D/A CS4398)
24 bit a 44,1/48 kHz,
Gamma dinamica 114 dB (pesata A)
Latenza I/O in rete
(ingresso stagebox > elaborazione console* > uscita stagebox) 1,1 ms

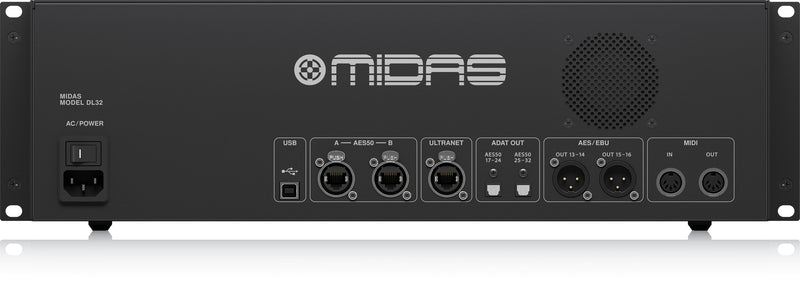

Connettori
Preamplificatori microfonici Midas programmabili, XLR bilanciati 32
Uscite di linea, XLR bilanciate 16
Uscite AES/EBU (AES3 XLR) 2
Porte AES50, rete SuperMAC, NEUTRIK etherCON 2
Uscita ULTRANET, RJ45 (senza alimentazione) 1
Ingressi/uscite MIDI 1/1
Uscite ADAT, Toslink 2
Porta USB per aggiornamenti di sistema, tipo B 1
Caratteristiche di ingresso microfono (Midas PRO)
Impedenza di ingresso, XLR 10 kO
Ingresso massimo senza clip Livello, XLR +23,5 dBu
THD + rumore, guadagno unitario, 0 dBu uscita < 0,01%, non pesato
THD + rumore, guadagno +45 dB, 0 dBu uscita < 0,03%, non pesato
Alimentazione Phantom, commutabile per ingresso 48 V
Rumore di ingresso equivalente a +45 dB di guadagno, (sorgente 150 O) < -126 dBu, 22 Hz - 22 kHz, non pesato
CMRR a 1 kHz, guadagno unitario (tipico) > 70 dB
CMRR a 1 kHz, guadagno +45 dB (tipico) > 90 dB
Caratteristiche di ingresso/uscita
Risposta in frequenza a 48 kHz di frequenza di campionamento, con qualsiasi guadagno 20 Hz - 20 kHz, da 0 dB a -1 dB
Gamma dinamica, da ingresso microfono analogico a uscita analogica 107 dB, 22 Hz - 22 kHz, non pesato
Gamma dinamica A/D, microfono Preamplificatore/convertitore 109 dB, 22 Hz - 22 kHz, non pesato
Gamma dinamica D/A, convertitore e uscita 110 dB, 22 Hz - 22 kHz, non pesato
Reiezione diafonia a 1 kHz, canali adiacenti 100 dB
Caratteristiche di uscita
Impedenza di uscita, XLR 50 O
Livello di uscita massimo, XLR +21 dBu
Livello di rumore residuo, guadagno unitario, XLR < -86 dBu, 22 Hz - 22 kHz, non pesato
Livello di rumore residuo, silenziato, XLR < -100 dBu, 22 Hz - 22 kHz, non pesato
Ingresso/uscita digitale
Rete AES50 SuperMAC a 48 o 44,1 kHz, PCM a 24 bit 2 x 48 canali, bidirezionale
Lunghezza cavo AES50 SuperMAC, schermato CAT5e** fino a 100 m
Rete ULTRANET a 48 o 44,1 kHz, PCM a 22 bit 1 x 16 canali, unidirezionale
Lunghezza cavo ULTRANET, schermato CAT5 fino a 75 m
Uscita ADAT a 48 o 44,1 kHz, PCM a 24 bit 2 x 8 canali, unidirezionale
Ottico Toslink, lunghezza cavo 5 m, tipica
Uscita AES/EBU a 48 o 44,1 kHz, PCM a 24 bit 2 x 2 canali, unidirezionale
XLR, bilanciato 110 O, lunghezza cavo 5 m, tipica
Alimentazione
Alimentatore switching autorange 100-240 V (50/60 Hz)
Consumo energetico 55 W
Caratteristiche fisiche
Temperatura di esercizio standard da 5 °C a 45 °C (da 41 °F a 113 °F)
Dimensioni 483 x 242 x 138 mm (19 x 9,5 x 5,4")
Peso 5,7 kg (12,5 libbre).
